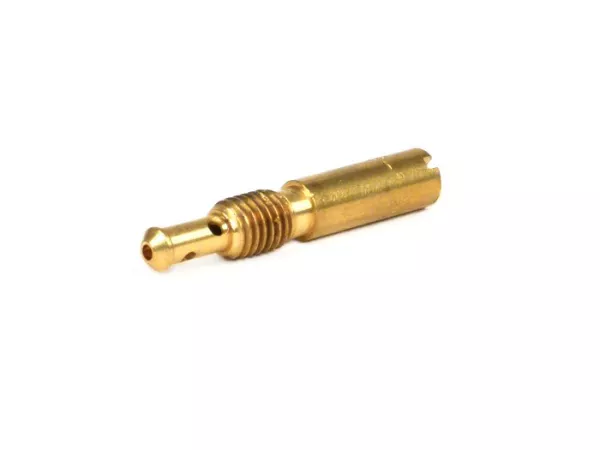

Nebendüse -BGM PRO (Typ: 9892) SI- 65-160 (2.46)

TIP: Auch im Set erhältlich! Die Nebendüse der SI Vergaser hat nicht die einfache Funktion einer herkömmlichen Düse, d.h. die reine Mengenregulierung der Benzinmenge. Mit Einführung der PX 1977 wurde der bislang verwendeten SI Vergasertyp und deren Nebendüsen modifiziert. Die alten Vergasertypen, wie sie z.B. noch in den Rally Motoren verwendet wurden, verfügten über einen separaten Luftkanal für die Nebendüsen. Diese waren folglich mit Düsen bestückt die lediglich die Benzinmenge regulieren konnten (einfach bezeichneten Düsen, z.B. Rally 200 ND=50) DOPPELFUNKTION Die neuen Vergasertypen verfügen über eine verschlossene Luftbohrung für die Nebendüse. Piaggio verwendet seit dem Nebendüsen mit Doppelfunktion, erkennbar an der Doppelbezeichnung (z.B. 55/160). Hierzu sind die Nebendüse von oben hohlgebohrt und sorgen so selbst für eine entsprechende Vormischung von Benzin mit Luft. D.h. die Gemischaufbereitung im Nebendüsenbereich arbeitet wie im Hauptdüsenstock über eine Luftdüse und eine Hauptdüse, hier lediglich in einem Teil vereint. DÜSENVERGLEICH In der Vergangenheit hat man, zur leichteren Vergleichbarkeit der verschiedenen Düsen untereinander, einen Quotienten aus den Werten für die Luftdüse (160) und der eigentlichen Düsengröße (55) gebildet (in diesem Beispiel = 2,91). Der sich daraus ergebenden Wert soll die Düse dann in ein Wertungssystem von mager nach fett einzuordnen helfen (je kleiner der Wert desto fetter). Diese Betrachtungsweise ist allerdings sehr rudimentär und nicht immer zielführend. LUFTDÜSE VS BENZINBOHRUNG Die Luftdüse kommt als korrigierendes Element ins Spiel. Mit steigender Drehzahl erhält der Motor immer mehr Kraftstoff von der Benzinbohrung der Nebendüse. Die Luftdüse mischt dann anteilig Luft bei um das Verhältnis von Luft- zu Benzinanteil immer linear zu halten. Eine 120’er Luftdüse hat eine Bohrung von nur 1,2mm, stellt somit nur sehr wenig Luft zur Verfügung und ist entsprechend anfettend. Eine 160’er Luftdüse stellt viel Luft zur Verfügung und ist daher eher mager. FALLBEISPIEL Ein 200cc Motor soll eine fettere Nebendüse erhalten. Nach dem alten System wurde daher anstatt der Serienmässigen 55/160 eine 52/140 gewählt. Die Düse mit 52/140 (2,69) hat gegenüber einer 55/160 (2,91) demnach eine kleinere Bohrung für das Benzin (52), gleichzeitig aber auch eine kleinere Luftdüse (140). Die kleinere Luftdüse fettet ab dem mittleren Drehzahlbereich massiv an, die kleinere Benzinbohrung magert jedoch bereits ab Standgas ab. Somit erhält man eine Düse die bis zur Drehzahlmitte hin sich magerer verhält, danach aber deutlich anfettet. D.h ein klingeln im mittleren Drehzahlbereich kann man mit einer solchen Düse im Regelfall nicht kurieren. Besser wäre hier z.B. eine 58/160, solche Übergrößen sind nur von BGM PRO oder Pinasco erhältlich. Die Range wurde hier bis 68/160 erweitert und deckt somit , die z.B. bei Verwendung von Lufttrichtern, notwendigen fetteren Nebendüsen ab. EINFLUSSBEREICH Wichtig zu wissen ist das der Einflussbereich der Nebendüse sich über nahezu den gesamten Drehzahlbereich erstreckt. Bei höheren Drehzahlen und vollem Schieberhub ist der Anteil an Gemisch der Nebendüse am Gesamtgemisch zwar verhältnismäßig gering aber dennoch deutlich messbar. Wird der Luftdüsenanteil verringert (also anstatt 160 eine 140) wird der Motor obenheraus fetter laufen und andersherum. Ebenso wird der Motor bei einer kleineren Benzinbohrung in der Nebendüse im Schiebebetrieb und während des herausbeschleunigen deutlich magerer laufen. (US)
